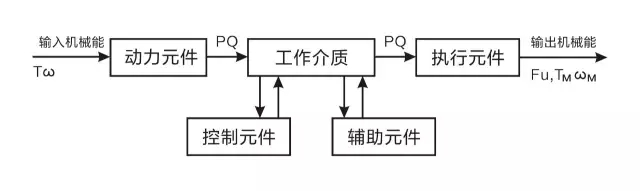

　　也稱為液壓泵站、液壓站、液壓油站等。液壓系統通常都是由液壓元件（動力元件、執行元件、控制元件、輔助元件）和工作介質兩大部分組成。液壓系統按照電機安裝方式，分為立式、臥式、旁置式液壓系統。

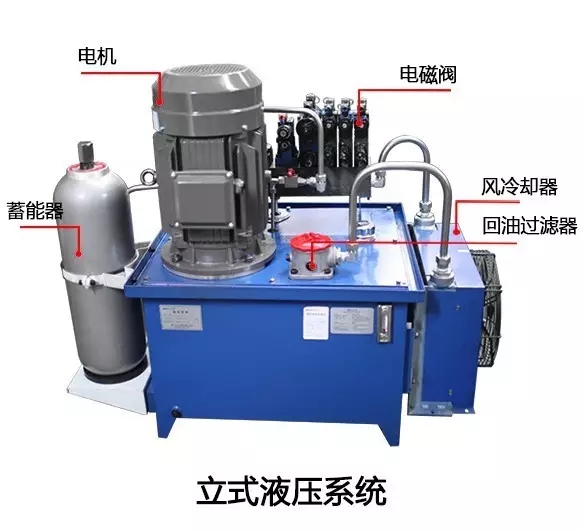

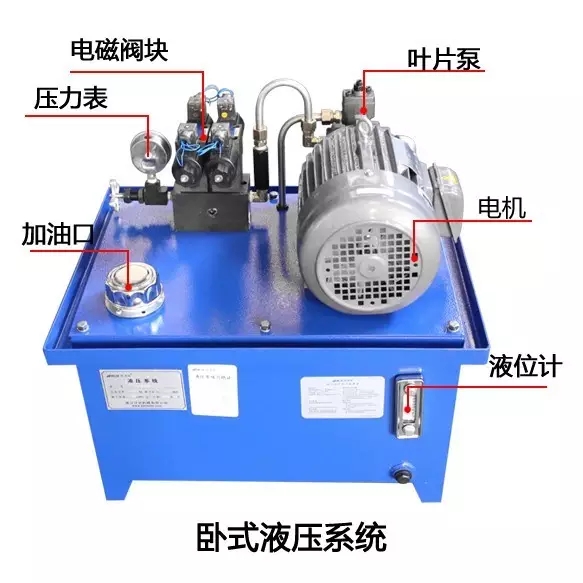

　　用實拍圖片來直觀感受下液壓系統的組成：

　　來看看典型的液壓基本回路：

　　任何液壓系統都是由一些基本回路組成的，基本回路是由各類元件或輔件組成的。參照典型液壓基本回路設計液壓系統，可以收到事半功倍的效果。

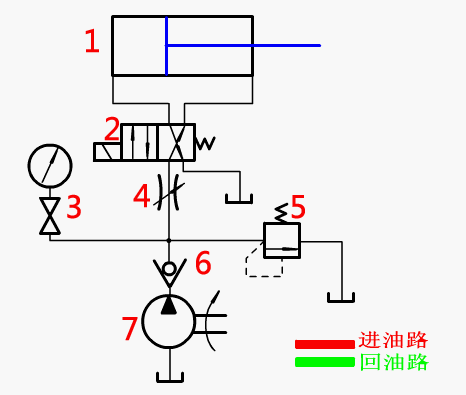

進油路節流調速回路

油路說明：在進油管路上設置節流閥，控制液壓油流量，進而控制活塞桿移動速度

1.油缸：執行元件

2.電磁換向閥：液路系統中用來實現液路的通斷或液流方向的改變

3.壓力表：壓力指示

4.節流閥：通過改變節流截面或節流長度以控制流體流量

5.溢流閥：定壓溢流、穩壓、系統卸荷和安全保護作用

6.單向閥：防止油流反向流動

7.油泵電機：提供動力源

快速工進回路

油路說明：液壓油在進油管路上從1通過，活塞桿快速移動，從2通過時，活塞桿慢速移動，工進時速度減慢。

1.換向閥（二位二通）：液路系統中用來實現液路的通斷或液流方向的改變

2.節流閥：通過改變節流截面或節流長度以控制流體流量

3.換向閥（三位四通）：液路系統中用來實現液路的通斷或液流方向的改變

4.溢流閥：定壓溢流、穩壓、系統卸荷和安全保護作用

5.油泵電機：提供動力源

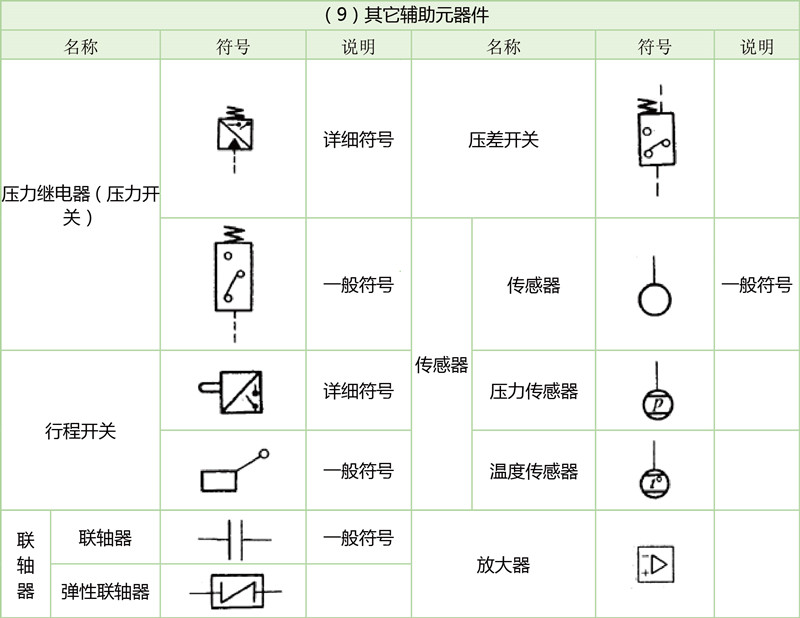

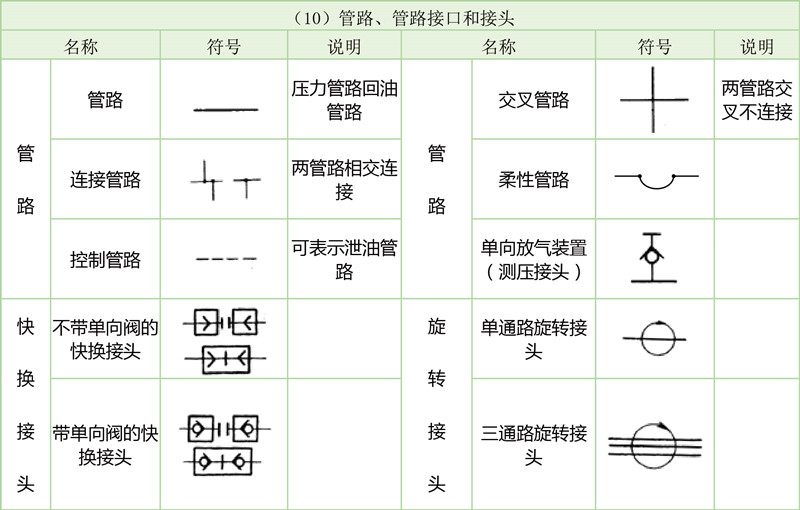

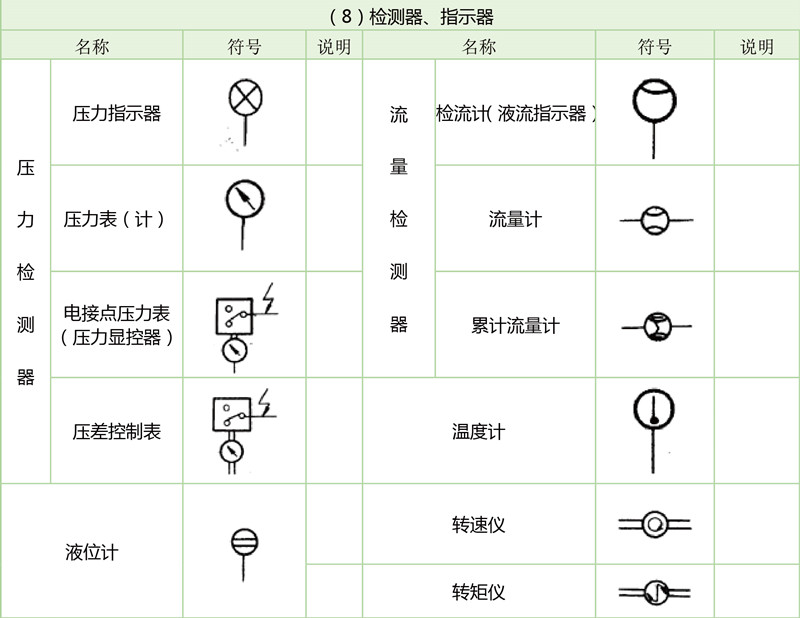

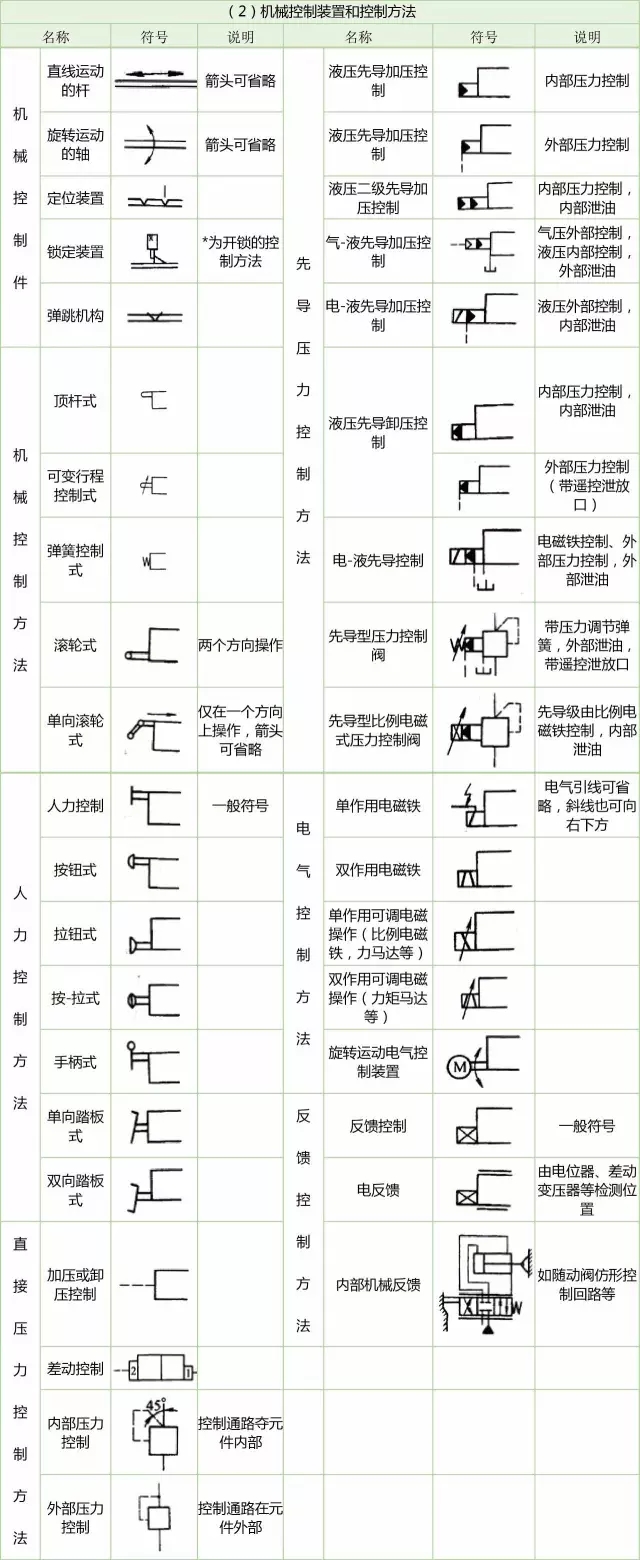

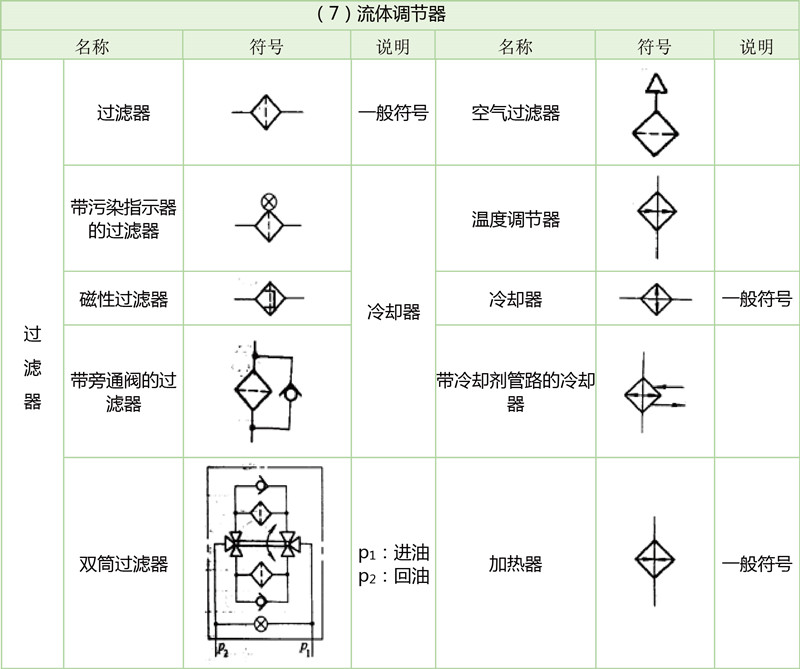

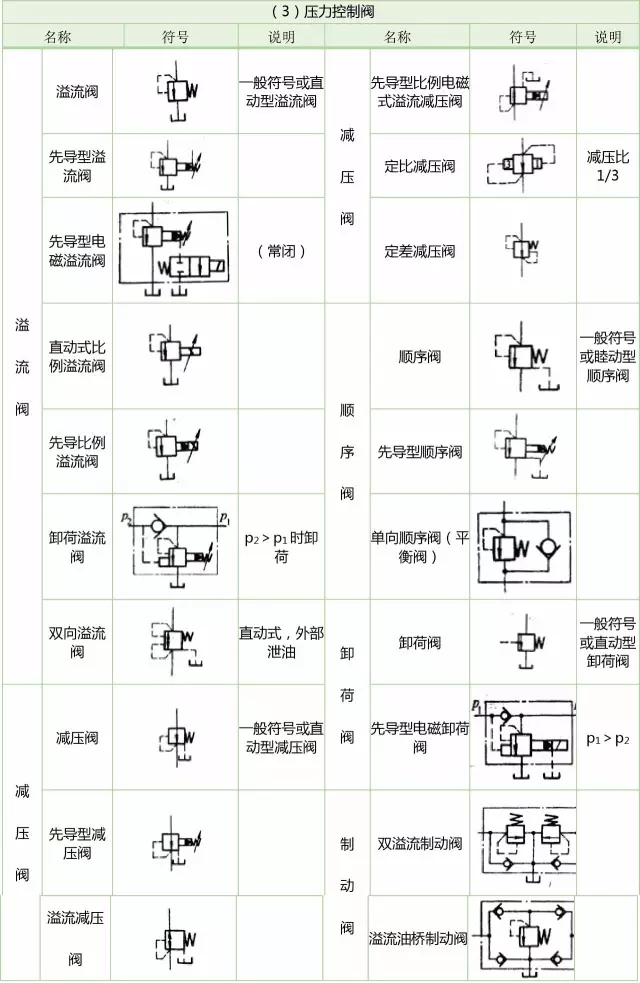

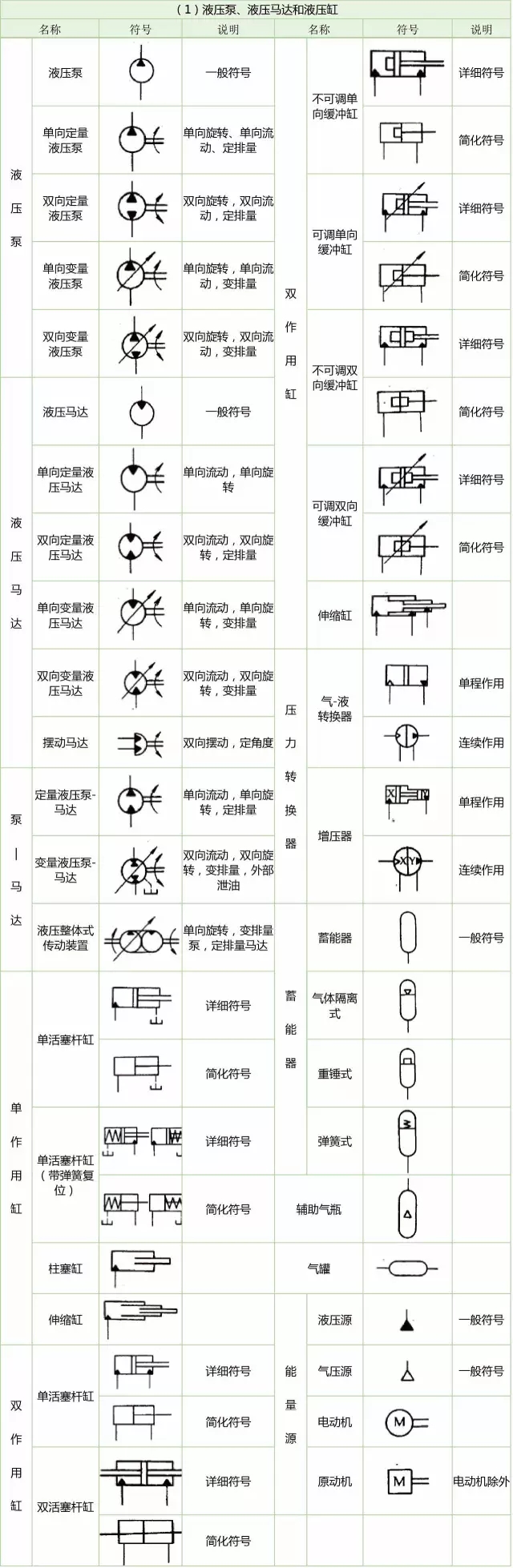

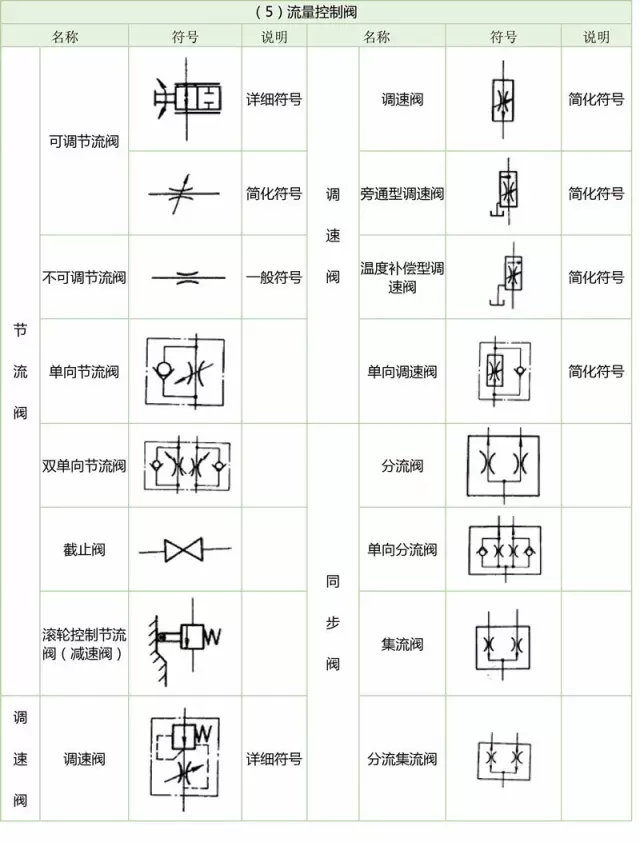

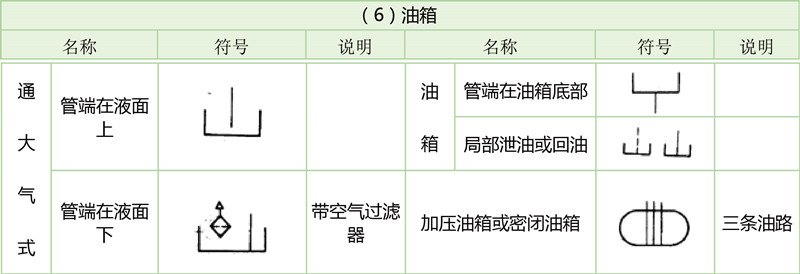

常用液壓圖標符號

想第一時間獲得最新知識，并獲工程師一對一解答？

分享此文章到您的朋友圈，并截屏發給微信號yeya0578，即可入微信群《漢達班液壓系統學習分享群二》（《漢達班液壓系統學習分享群一》已滿員）

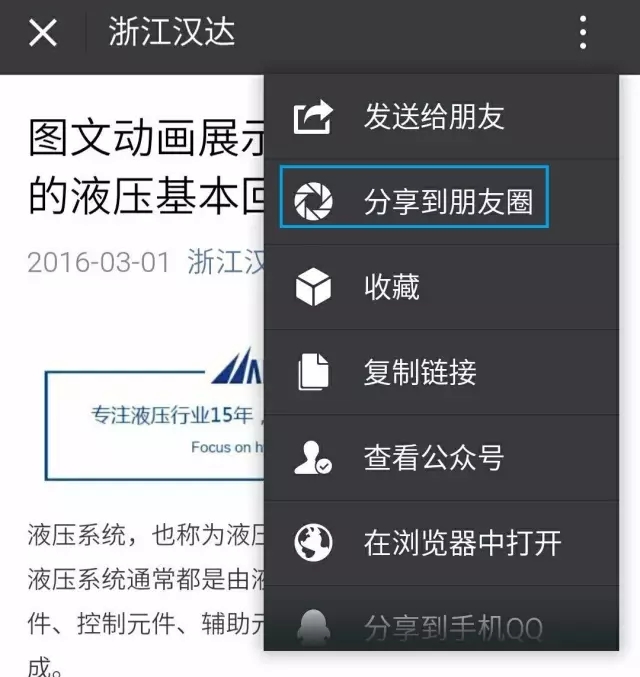

如何分享文章？
